1. Réiteach Teicniúil
| Ainm an Tionscadail | Oighinn Chustaim Aeir Te (DS-LH135) |
| Uimhir Thagartha | 20200518032 |
| Dáta | 2020/5/18 |
| Ceadaithe | An tUasal Sé |
| Dréachtaithe | An tUasal Li |
| Tráchtála | Zhang Yu |
| Teileafón: | 13671719019 |
| I. Cuspóir Trealaimh agus Caighdeáin Chomhlíonta | ||
| Comhlíonann sé caighdeáin déantúsaíochta trealaimh | Cloíonn sé leis na caighdeáin seo a leanas maidir le hoigheann triomú aer-éigean-te leictreacha: Caighdeán GB/T 30435-2013, caighdeán sábháilteachta GB 5959.4-92, caighdeán oigheann aerchúrsaíochta GB/T 20033-2011 | |
| 2. Iarratas Táirge | Oiriúnach do sheoladh friotaíocht teasa, friotaíocht taise, friotaíocht triomacht, tástáil inoiriúnaitheachta teocht ard/íseal, cothabháil íseal-teocht tairiseach, agus stórála do tháirgí leictreonacha agus leictreacha, cóireálacha dromchla, uirlisí, plaistigh, miotalóireacht, etc. Go háirithe oiriúnach do thástáil inoiriúnaitheachta teocht ard/íseal ar snáithíní optúla, criostail, ionduchtóirí beachtas, táirgí cóireáilte dromchla, PCBanna, gléasanna innealtóireachta LCDs, etc. Tá sé oiriúnach freisin do bhiúrós maoirseachta cáilíochta, institiúidí taighde, agus ollscoileanna chun feidhmíocht agus cáilíocht táirgí a mheas. | |
| 3. Substaintí Toirmiscthe | Tá cosc dian ar na substaintí seo a leanas le haghaidh tástála: ábhair inadhainte, pléascacha, an-chreimneach nó atá láidir radaighníomhach. | |
| II. Sonraíochtaí Trealaimh | ||

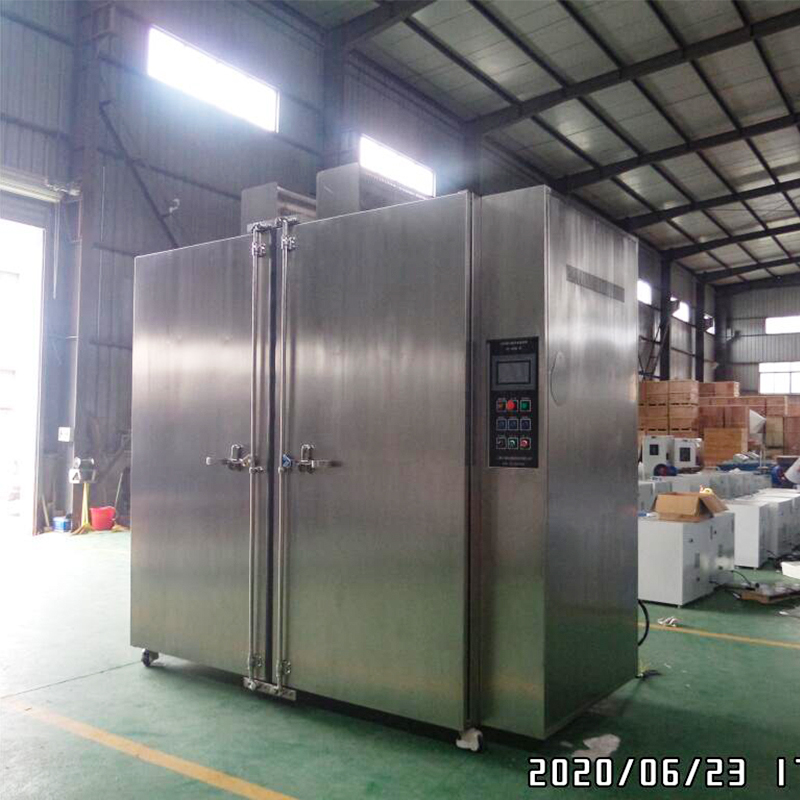

| 1. Ainm Trealaimh | Oigheann Ardteochta Chur i gcúrsaíocht Aeir Te Saincheaptha | |
| 1. Múnla Trealaimh | DS-5800H | |
| 2. Paraiméadair Theicniúla Príomhúla | ||
| Oighinn Chustaim Aeir Te | ||

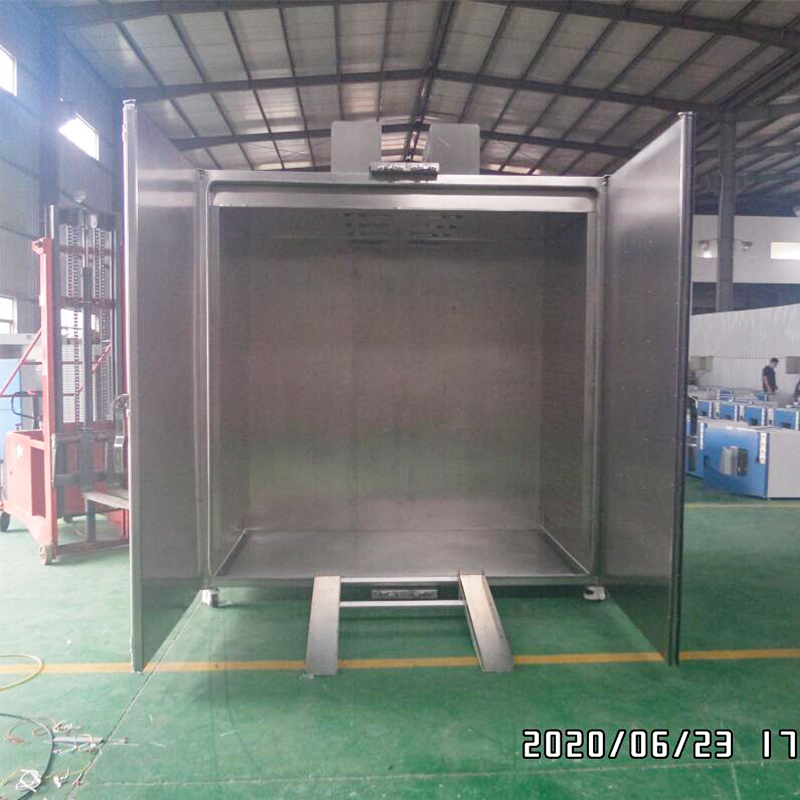

| 2.1 Toisí Seomra Inmheánach | 2200 × 1200 × 2200 mm (Leithead × Doimhneacht × Airde) | |
| 2.2 Toisí Seachtracha | 3000 × 1400 × 2900 mm (Lena n-áirítear Mótar Fan) | |
| 2.3 Raon Teochta | RT 20 go 180°C | |
| 2.4 Rialaitheoir | Rialaitheoir scáileán tadhaill LCD | |
| 2.5 Modhanna Oibriúcháin | 1 Oibríocht uainithe 2 Oibríocht luach tairiseach 3 Oibríocht chláraithe | |
| 2.4 Teocht Oibriúcháin Leanúnach | 160°C | |
| 2.5 Athraitheacht Teochta | ±1°C | |
| 2.6 Aonfhoirmeacht Teochta | ±2.5% den phointe socraithe | |
| 2.7 Ráta Téimh | ≥3°C/nóiméad (meán) | |
| 2.8 Taifeach Teochta | 0.1°C | |
| 2.9 Aonfhoirmeacht Teochta | 100°C: s 2°C | |
| 2.10 Toirt | 5.8m³ | |
| 2.11 Rampa Aistrithe Earraí | 2200x1000mm | |
| 2.12 Acmhainn Ualach Seomra Inmheánach | 1.5 tonna | |
| 2.13 Soláthar Cumhachta (thart.) | 380V/50Hz | |
| 2.14 Tomhaltas Cumhachta Iomlán | Thart. 25kW | |
| 3. Struchtúr Trealaimh agus Ábhair | ||
| 3.1 Ábhair Struchtúrtha Imfhálú | Struchtúr | Cuimsíonn athneartú struchtúrach inmheánach fráma cruach uillinn, le comhpháirteanna cisealta ón taobh amuigh go dtí an taobh istigh: blaosc imfhálaithe - insliú theirmigh olann carraige - fráma - ducht aeir - seomra istigh - raca samplach. Tá an córas rialaithe suite i gcomh-aireachta rialaithe atá suite go seachtrach ar thaobh na láimhe deise den aonad, agus tá an mótar lucht leanúna suite ar an taobh dheis chun sreabhadh aeir aiseach a ghiniúint. |
| Ábhar cásála seachtrach | Gnéithe an bhlaosc imfhálú bailchríoch brushed i 304 cruach dhosmálta. | |
| Ábhar líneála istigh | Tógtha as pláta cruach dhosmálta scáthán-chríochnaithe préimhe SUS304. | |
| Glas doras | Tá ceanglóirí dorais snap-glas ann ar mhaithe le héascaíocht úsáide. | |
| Ciseal inslithe | Inslithe le 5052 olann tine-retardant ocsaíd alúmanaim. | |
| Castors | Feistithe le ceithre castors Fuma (acmhainn ualaigh singil: 1000kg). | |
| Doras | Cumraíocht dhá dhoras gan fuinneog féachana, ag ionchorprú meicníochtaí eirgeanamaíochta snap-glas. Baintear úsáid as tógáil il-rónta le frámaí dorais le gaiscéid rubair silicone ardteochta/íseal-dhianaitheacha. | |

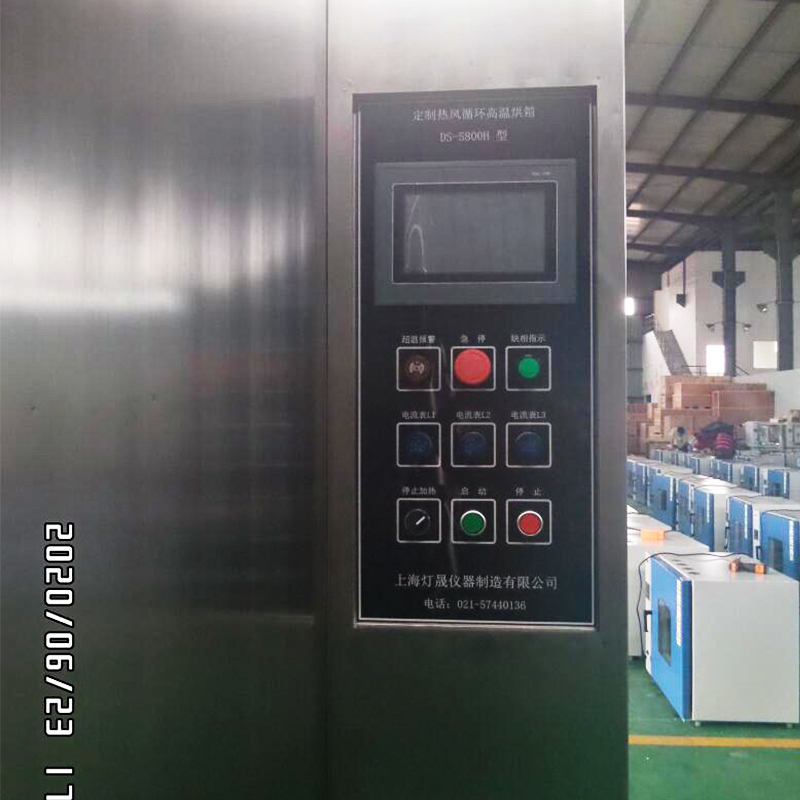

| 3.2 Córas Rialaithe | Rialaitheoir | Scáileán tadhaill dath orlach |
| Faisnéis Taispeána Comhéadain | Teocht oibriúcháin reatha, teocht socraithe, am oibriúcháin, líon na ndeighleoga oibriúcháin (má tá siad socraithe) agus faisnéis eile | |
| Oibríocht Setpoint | Oibriú fadtéarmach tar éis teocht a shocrú | |
| Forghníomhú Sceidealta | Socraigh an teocht agus fad na hoibríochta nuair a shroichtear an teocht socraithe. Cuirfear deireadh le hoibriú na feiste ar chríochnú na ré socraithe. | |
| Forghníomhú Cláir | Teocht Socraigh 1, Ré Socraithe 1, Teocht Socraithe 2, Ré Socraithe 2. Féadfar suas le 15 mhír teochta agus ré a ríomhchlárú. Tar éis an ríomhchlárú a chríochnú, oibreoidh an trealamh go seicheamhach de réir na dteocht agus na tréimhsí réamhshocraithe. Tar éis gach deighleog oibriúcháin a bheith críochnaithe, stopfaidh an gléas go huathoibríoch. | |
| 3.3 Córas Aerdháilte agus Scaipthe | Fan | 2 mhótair lucht leanúna resistant ard-teocht lucht leanúna tuirbín cóimhiotail ard-teocht resistant, ag baint amach cúrsaíocht idirleata convective éigeantach |
| Tiomáint lucht leanúna | Sreabhadh aiseach | |
| Scaipeadh duct | Dearadh duchta comhthreomhar le haer te ag bogadh ó dheas go clé. Cinntíonn sciatha atá suiteáilte laistigh den ducht go gcomhlíonann brú an aeir agus an treoluas caighdeáin tástála, agus ag an am céanna cumasaítear cobhsú tapa teochta nuair a osclaítear/dhúnann doras. | |
| Port tástála | Trastomhas 50mm, 1 ar an taobh clé | |
| 3.4 Córas Téimh | ① | Fostaíonn an córas téimh modh téimh scaipeadh aer te, ag cinntiú dáileadh teocht aonfhoirmeach agus rialú teochta iontaofa. |
| ② | Déantar rialú teochta agus aschur cumhachta araon a ríomh ag microcomputer, a choigeartóidh cumhacht téimh go huathoibríoch de réir leibhéil ualaigh inmheánacha. Baineann sé seo amach cruinneas ard agus éifeachtacht fuinnimh, a eascraíonn i inbhuanaitheacht comhshaoil níos mó agus coigilteas fuinnimh. | |
| ③ | Comhpháirteanna príomhchórais: feadáin téimh, athsheachadáin soladach-stáit, etc. | |
| 4. Córas Aláraim Locht | ||
| Cosaint Sábháilteachta Trealaimh | 1. Teorantóir teochta neamhspleách le scoite uathoibríoch teasa ar róthéamh, ag soláthar cosaint éifeachtach samplach. 2. Cnaipe stad éigeandála chun an príomhsholáthar cumhachta a ghearradh láithreach i gcásanna criticiúla. 3. Déanann soilse táscaire trí dhath monatóireacht ar róthéamh teochta agus ar oibriú mótair an lucht leanúna. Spreagann aon aimhrialtacht aláraim inchloiste agus amhairc. 4. Scoradán ciorcaid sceitheadh an domhain. 5. Feiste cosanta teip céim. | |
| 5. Réamhrá do Chomhpháirteanna Leictreach Roghnaithe | ||
| Ionstraimíocht | Taispeánann ionstraimíocht modúl comhtháite LCD tacair iomadúla sonraí ar scáileán amháin le tarchur comhartha cobhsaí agus cruinn. Gnéithe an ionstraim oibriú loighic PID, feidhmiúlacht féin-tiúnta, agus cumais idirghabhála paraiméadar láimhe. | |
| Sealaíocht soladach-stáit | Úsáideann sé athsheachadáin soladstaide ar ardchaighdeán | |
| Braiteoir teochta | Fostaíonn sé braiteoirí PT100 | |
| 6. Doiciméadúchán Teicniúil ar Fáil | ||
| Doiciméid | Lámhleabhar úsáideora trealaimh, cárta baránta, deimhniú comhréireachta, léaráid scéimreach leictreach | |
| 7. Gabhálais Roghnacha (Roghnach) | ||
| Stóráil Sonraí | Stóráil USB, stóráil sonraí scarbhileog (500 yuan) | |
| Printéir | Priontáil páipéar teirmeach, am eatramh priontála inchoigeartaithe (1500 yuan) | |
| Calafort Instealladh Gáis Támh | Dáileadh inmheánach U-chruthach, cró 16mm (trastomhas seachtrach) (2000 yuan) | |
| Méadar Sreabhadh Gáis | Rialú cainéal gáis chun ráta sreafa gáis a rialáil (25000 yuan) | |
| III. Riachtanais Suiteáil Trealamh Timpeallachta | ||
| Riachtanais Suiteáil Trealaimh | Teocht agus taise chomhthimpeallach: 5°C go 30°C, bogthaise choibhneasta: <85% | |
| Gan aon chreathadh dian sa chomharsanacht | ||
| Gan solas díreach nó foinsí teasa díreacha eile | ||
| Níl aon réimsí leictreamaighnéadacha láidre sa chomharsanacht | ||
| Gan aon tiúchan ard deannaigh nó substaintí creimneach sa chomharsanacht | ||
| Ní mór an seomra a aeráil go maith. | ||
| Gan sruthanna aeir láidir sa chomharsanacht; má tá gá le sruth aeir éigean, níor cheart é a dhíriú ar an aonad. | ||
| Ní mór an trealamh a chur ar dhromchla daingean, cothrom agus a chothabháil i suíomh cothrománach. | ||
| Ní mór imréiteach 50cm ar a laghad a choinneáil idir chúl an trealaimh agus an bhalla, agus imréiteach 50cm ar a laghad ar an dá thaobh. | ||
| IV. Glacadh agus Barántas | ||
| Paraiméadair | Tomhaiseadh na sonraí thuas le linn oibríochta faoi choinníollacha gan ualach. | |
| Glacadh | Glacadh testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Bharántas | 12 mhí a bheidh sa tréimhse bharánta tar éis don ghlacadh a bheith críochnaithe. Taobh amuigh den tréimhse bharánta seo, beidh táillí réasúnta i gceist le haghaidh páirteanna athsholáthair. | |
| V. Am Luaidhe Táirgeachta agus Modh Iompair | ||
| Am Luaidhe Táirgeachta | Seachadadh laistigh de 30 lá oibre ón dáta a chuirtear an réamhíocaíocht chun sochair chuntas an tsoláthraí. | |
| Modh Iompair | Iompar de bhóthar; coimeádáin loingseoireachta a chomhlíonann ceanglais QB/WD008-2001. Suíomh seachadta: Pointe ainmnithe do chustaiméirí (gan seachadadh thuas staighre a áireamh). Díluchtú le déanamh ag an gceannaitheoir. | |
