Sonraíocht Theicniúil le haghaidh Seomra Tástála Timthriallach um Réiteach Salann
I. Paraiméadair Theicniúla Seomra Tástála Timthriallach Tumoideachais Réitigh Salann:
Soláthar Cumhachta: AC 380V, 50Hz, 5kW
Toisí Seomra Triomú: 650mm × 650mm × 600mm (D × W × H)
Toisí Seomra Tumoideachais Salann: 650mm × 650mm × 400mm (D × W × H)
Raon Teochta Oibriúcháin Deartha don Seomra Triomúcháin:
Comhthimpeallach 8°C go 80°C ±2°C
Taiseachas: ≤50% (taispeáint mhonatóireachta amháin, gan rialú)
Raon Socraithe Ama: 0–999 nóiméad
Cumhacht Téamh: 2 kW
Raon Teochta Seomra Tumoideachais Salainn:
20°C go 50°C ±2°C
Raon Socraithe Ama: 0–999 nóiméad
Cumhacht Téamh: 1.5 kW
| 1. Córas Dehumidification Cuisniú | Comhbhrúiteoir | Comhbhrúiteoir Fraincis Taikang séalaithe go heirméiteach, | |
| Modh fuaraithe | Aer-fhuaraithe | ||
| Comhla leathnú | Tá comhlaí leathnú teirmeach Danfoss deartha go sonrach le haghaidh feidhmeanna cuisniúcháin, | ||
| Comhla solenoid | ‘Úsáidtear comhlaí solenoid allmhairithe Castelli Iodáilis go príomha le haghaidh rialáil díreoite agus rialú treo sreafa cuisneáin i gcórais cuisniúcháin’ | ||
| Comhdhlúthadán | Fostaíonn comhdhlúthadáin aerfhuaraithe lucht leanúna ard-chasmhóiminte, ísealluais, rud a fhágann go mbíonn leibhéil ísle torainn ann. Cuireann comhdhlúthadáin aerfhuaraithe de chineál V buntáistí breise ar fáil lena n-áirítear cumas fuaraithe substaintiúil, lorg dlúth, agus dearadh taitneamhach ó thaobh aeistéitiúil.’ | ||
| Evaporator | Zhejiang Weisheng | ||
| Scagaire a thriomú | ‘Tréithe scagaire triomadóir Danfoss: criathar móilíneach 80% 3A agus 20% alúmana gníomhachtaithe. Uasbhrú oibriúcháin suas go dtí 42 bar.' | ||
| Prionsabal Cuisniú | Prionsabal an chórais cuisniúcháin | Fostaíonn an timthriall cuisniúcháin timthriall Carnot droim ar ais, a chuimsíonn dhá phróiseas isothermal agus dhá phróiseas adiabatic, mar a leanas: téann an cuisneán faoi chomhbhrú adiabatic laistigh den chomhbhrúiteoir go brú níos airde, ag caitheamh oibre agus ag ardú an teocht urscaoilte. Ina dhiaidh sin, téann an cuisneán faoi mhalartú teasa isiteirmeach leis an meán máguaird tríd an gcomhdhlúthadán, ag aistriú teasa chuig an timpeallacht. Ansin téann an cuisneán faoi leathnú adiabatic tríd an gcomhla throttle, ag déanamh oibre agus ag ísliú a theocht. Ar deireadh, ionsúnn an cuisneán teas go isiteirmeach ó rud atá ag teocht níos airde tríd an evaporator, rud a íslíonn teocht an réad fuaraithe. Athuair an timthriall seo go leanúnach chun an éifeacht fuaraithe a bhaint amach. | |
| Ionchorpraíonn dearadh na gcóras cuisniúcháin teicneolaíocht rialála fuinnimh, cur chuige éifeachtach a áirithíonn gnáthoibriú na n-aonad cuisniúcháin agus ag an am céanna a chumasaíonn coigeartú éifeachtach ar thomhaltas fuinnimh agus ar chumas fuaraithe araon. Mar thoradh air seo laghdaítear costais oibriúcháin an chórais chuisniúcháin go leibhéal níos eacnamaí. | |||
| I dteicneolaíocht cuisniúcháin, táimid bródúil as innealtóirí a bhfuil taithí acu le blianta de shaineolas cruthaithe, cumraíochtaí réasúnacha, agus déantúsaíocht thionsclaíoch gan smál. Tá croí an chuisnithe suite sna próisis chumraíochta agus déantúsaíochta. Creidimid go daingean go dtiocfaidh teicneolaíocht na Síne chun cinn go leanúnach, táirgí Gearmánacha lár-raoin a thairiscint chun áisiúlacht níos fearr a thabhairt don mhargadh baile. | |||
| 2. Córas Rialaithe | |||||
| 2.1 Forbhreathnú ar an Ionstraim | Taispeáint Scáileáin Tadhaill Fíor-Dath Mód Rialaithe: In-ríomhchláraithe/Luach Seasta Tá ar a gcumas 30 sraith clár a chlárú, agus suas le 30 mír ag gabháil le gach sraith; Comhéadan cumarsáide USB le haghaidh nascacht ríomhaire (roghnach) Teanga Taispeána: Inaistrithe idir Sínis agus Béarla | ||||
| 2.2 Modh Gearrtha Cumhachta ar Luach Seasta | Mód Oibriúcháin: Roghnaigh oibríocht cláir nó oibríocht luach tairiseach Mód Teip Cumhachta: Stop: Stop cláir/luach seasmhach; Tús Fuar: Cuirtear tús leis an oibríocht ón gcéad deighleog; Tosú Te: Atosaíonn sé ag feidhmiú ar feadh ré na míre a ritheann roimh chliseadh cumhachta Glasáil: Cumraigh glas ionchur méarchlár nó díghlasáil Backlight: Socraigh am múchadh soilsiú backlight uathoibríoch | ||||
| 2.3 Scáileán Taispeána Cuar | Taispeáin cuair oibriúcháin teochta agus taise Cliceáil chun an graf a mhéadú nó a laghdú | ||||
| 3. Córas Aláraim Easpa (Roghnach) | |||||
| Cosaint Sábháilteachta Trealaimh | Ró-theocht stiúideo; gearrchiorcad téitheoir, cosaint ró-ualach, Comhbhrúiteoir over-pressure; overload; overcurrent, overheat protection Córas cosanta sceitheadh talún Príomhsheicheamh céim an tsoláthair chumhachta agus cosaint caillteanas céime Córas cosanta sceitheadh talún Fan cosaint overheat Sampla ró-teocht | ||||
| 4. Réamhrá Achomair ar Chomhpháirteanna Leictreach Roghnaithe | |||||
| Athsheachadáin bheaga | Shanghai Chint athsheachadáin beag fostaithe | ||||
| Teagmhálaithe AC | Teagmhálaithe AC branda chint fostaithe | ||||
| Feistí soladach-stáit | Fostaíodh athsheachadáin soladstaide Shanghai Renmin Electric | ||||
| Athsheachadáin mhoill ama | Nuair a dhéantar an chumhacht a dhícheangal, cuireann an sealaíocht tús le tréimhse moille. Tar éis an ré réamhshocraithe a bhaint amach, gníomhaíonn an t-athsheachadán sraith amháin de theagmhálacha moillithe | ||||
| Scoradáin chiorcaid | Scoradáin chiorcaid Shanghai Renmin Electric fostaithe | ||||
| Braiteoirí teochta | Braiteoirí Taiwan Yifan PT100 fostaithe | ||||
II. Cur Síos Feidhmeach agus Sreabhadh Oibre Oibriúcháin

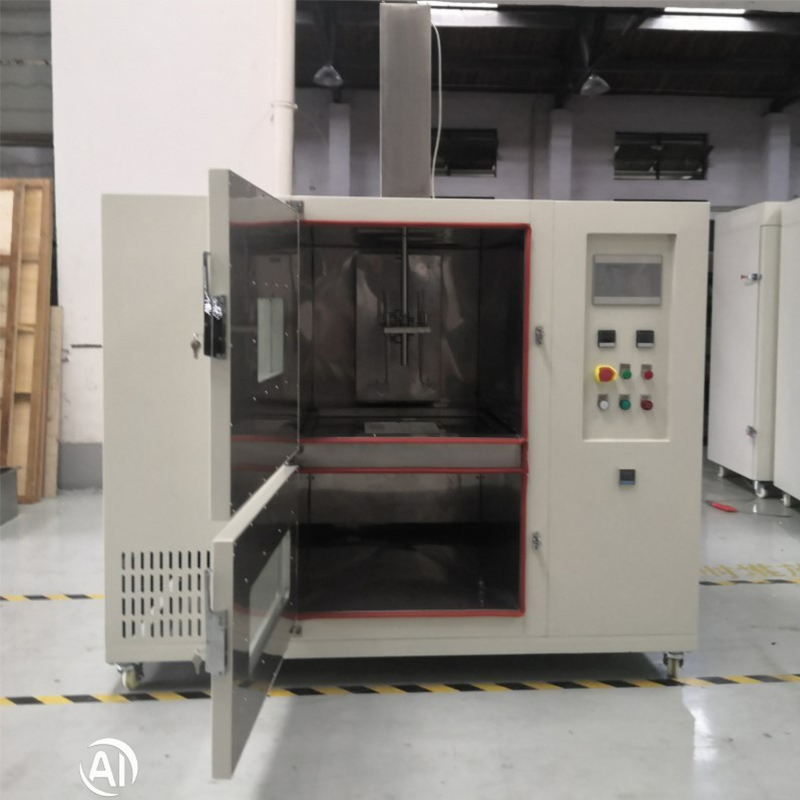

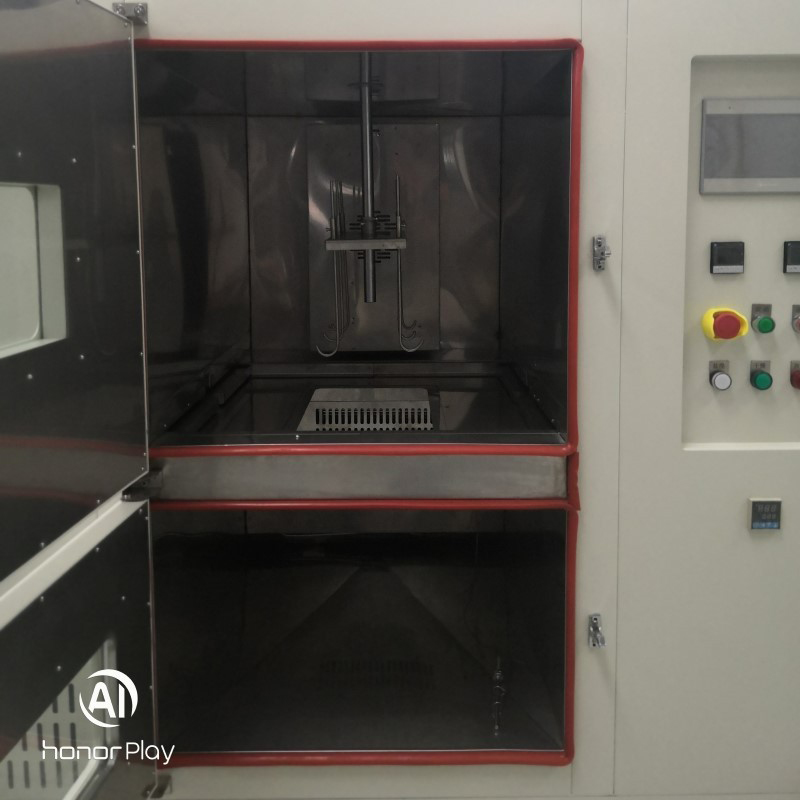

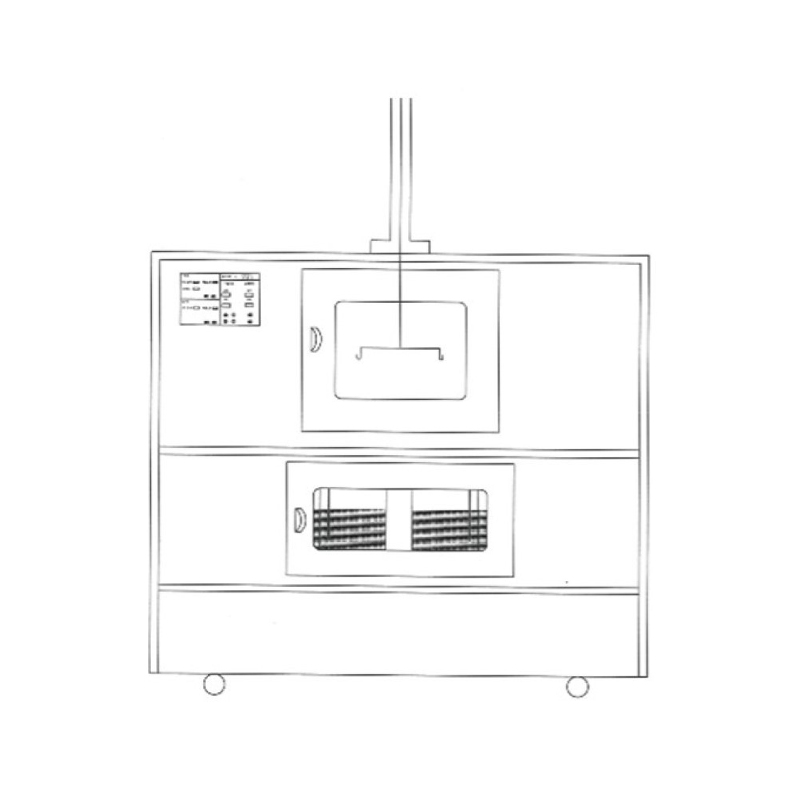

2.1. Tá an seomra tástála tumoideachais tuaslagáin seo deartha le seomra triomú uachtair agus umar tuaslagáin salainn níos ísle. Osclaíonn an doras deighilte go huathoibríoch chun triomacht a choinneáil agus riachtanais tástála tumoideachais a chomhlíonadh, ag cinntiú rialú neamhspleách teochta agus taise laistigh den dá sheomra. Tá an seomra istigh tógtha ó 1.2mm tiubh chun friotaíocht creimeadh an tseomra oibre a fheabhsú. Tá an cásáil seachtrach déanta as pláta cruach carbóin 1.5mm tiubh le bailchríoch brataithe le spraeáil. Líonann insliú olann snáithíní ceirmeacha ultra-fíneáil an cuas idir an seomra istigh agus an cásáil seachtrach le haghaidh coinneáil teirmeach. Tá an dá dhoras don seomra triomúcháin agus don seomra tumtha salainn deartha mar insí clé chun eiseamal a bhaint agus a chur isteach go háisiúil. Ionchorpraítear i bhfrámaí doirse rónta ard/íseal-teocht resistant agus tá fuinneoga mór-limistéar tempered le gloiniú dúbailte iontu le haghaidh breathnóireachta fíor-ama. Feabhsaíonn Láimhseálann cruach dhosmálta friotaíocht creimeadh. Déantar coimeádáin tuaslagáin tumoideachais salainn as cruach dhosmálta 316L le sciath PTFE inmheánach/seachtrach.

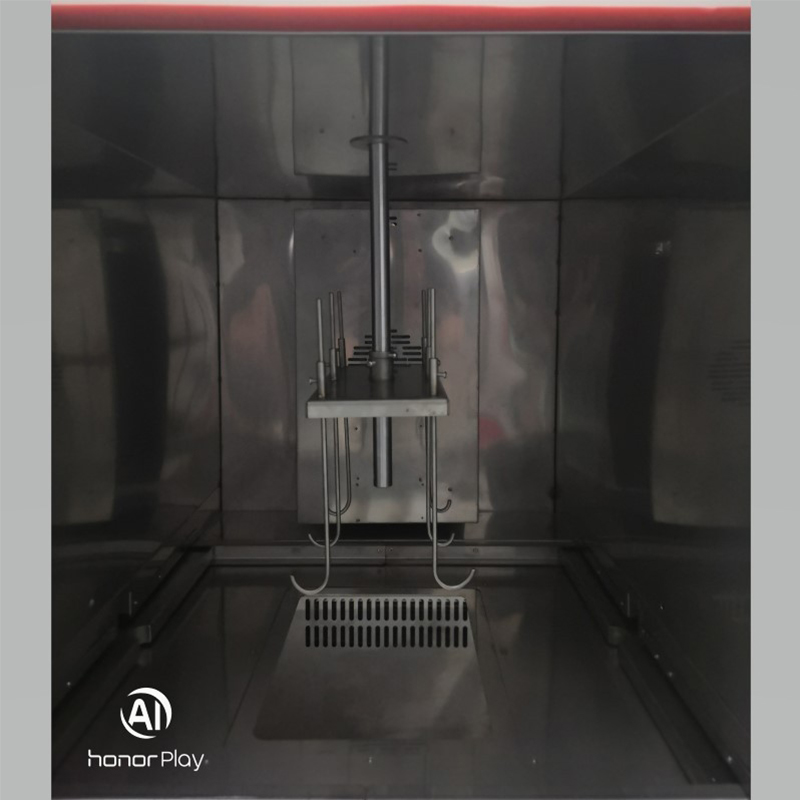

2.2. Le haghaidh tástála malartach ar eiseamail idir na seomraí uachtaracha agus íochtaracha, ardaíonn slat brú leictreach atá suite ar bharr an oigheann thriomú agus íslíonn sí na heiseamail. Déanann an raca eiseamail, déanta as cruach dhosmálta 316L, freastal ar shé shampla. Osclaíonn agus dúnann doras deighilte a oibrítear go leictreach idir an oigheann triomú agus an seomra tumoideachais salainn go huathoibríoch de réir an tseichimh thurgnamhaigh, le cnaipí sáraithe láimhe breise le haghaidh oibriú sealadach.
2.3 Tá líneáil istigh an tseomra triomúcháin déanta as cruach dhosmálta 316L. Fostaíonn an cásáil seachtrach pláta cruach carbóin le bailchríoch brataithe le spraeáil. Osclaíonn an doras ar chlé, feistithe le stiallacha séalaithe resistant teocht ard/íseal. Éascaíonn fuinneog féachana gloine tempered mór breathnóireacht. Ionchorpraíonn an córas téimh feadáin téimh cruach dhosmálta inmheánacha. Gnéithe an dearadh duchta aeir urscaoileadh aeir ar an taobh dheis, agus aer ag filleadh tríd an taobh clé. Cinntíonn mótar lucht leanúna resistant ardteochta allmhairithe comhiompar éigean le cúrsaíocht idirleata ingearach, deireadh a chur le criosanna marbh agus dáileadh teocht aonfhoirmeach a bhaint amach ar fud an tseomra. Soláthraíonn teirmiméadar frithsheasmhachta platanam PT100 ard-chruinneas Aicme A braite teocht íogair le haghaidh cruinneas rialaithe níos fearr. Comhtháthaítear monatóireacht ar thaise i bhfíor-am (mar go gcuireann triomú aer te deireadh leis an ngá atá le trealamh dí-humidiúcháin ar leithligh, tá taise an tseomra fós ≤50%).
2.4. Tá seomra istigh an tseomra spraeála salainn déanta as cruach dhosmálta 316L. Fostaíonn an cásáil seachtrach plátaí cruach carbóin le bailchríoch brataithe le spraeáil. Tá an umar réitigh salainn déanta as cruach dhosmálta 316L, le dromchlaí taobh istigh agus taobh amuigh brataithe i PTFE nó déanta as ábhar PTFE chun friotaíocht creimeadh a chinntiú. Úsáideann braiteoirí teochta braiteoirí friotaíochta platanam ardchruinneas Grád A chun teocht an tuaslagáin salainn a thomhas go díreach. Tá na braiteoirí seo cuimsithe go hiomlán i PTFE chun imoibriú leis an tuaslagán salainn a chosc. Mar gheall ar an gceanglas teocht oibriúcháin ó 20 ° C go 50 ° C, ionchorpraíonn an seomra tumoideachais salainn córais dé: timthriall cuisniúcháin agus timthriall teasa. Úsáideann an timthriall teasa an modh céanna leis an gceann a úsáidtear in oighinn a thriomú.
2.5. Úsáideann rialú trealaimh comhéadan daonna-meaisín le ríomhchlárú PLC, rud a chumasaíonn oibriú timthriallach de réir riachtanais turgnamhacha. Coinnítear beachtas rialaithe teochta laistigh de na seomraí triomúcháin agus tumtha salainn go ±1°C. Tá monatóir taise suiteáilte sa seomra triomú chun an taise oibriúcháin a thaispeáint i bhfíor-am (cé nach bhfuil an taise á rialú). Is féidir an dá thriomú agus na seomraí tumoideachais salainn a thosú nó a stopadh go neamhspleách. Tá gach sreangú seachtrach feistithe le sleeves inslithe ard-teocht resistant chun dul in aois a chosc.
2.6. De réir na gceanglas tástála, déantar eiseamail a thriomú go tréimhsiúil san oigheann a thriomú agus a thumadh sa seomra tumoideachais salainn. Roimh gach timthriall, socraítear teocht oibriúcháin an oigheann thriomú agus an seomra tumoideachais salainn ina n-aonar, agus cuirtear a gcórais rialaithe teochta faoi seach i ngníomh. Nuair a shroicheann na seomraí na teochtaí oibre riachtanacha, déantar an t-achar triomú (m.sh., 50 nóiméad) agus fad an tumoideachais (m.sh., 20 nóiméad) a chumrú, agus a gcórais rialaithe teochta faoi seach a ghníomhachtú ina dhiaidh sin. Nuair a shroicheann na seomraí na teochtaí oibriúcháin riachtanacha, socraigh an fad triomú (m.sh., 50 nóiméad) agus fad an tumoideachais (m.sh., 20 nóiméad), mar aon le líon na dtimthriallta. Brúigh an cnaipe tosaigh (faoi ghnáthchoinníollacha, tá an raca samplach suite sa seomra triomú). Ansin déanfar na heiseamail tástála trí thimthriallta tréimhsiúla agus tumoideachais de réir an sceidil ríomhchláraithe. Ar chríochnú na tréimhse triomú (m.sh., 50 nóiméad), osclaíonn an doras deighilte idir na seomraí triomúcháin agus tumoideachais. Ansin íslíonn an tslat bhrú leictreach atá suite ar bharr an tseomra an t-eiseamal tástála isteach sa seomra tumoideachais. Ag an am céanna, rónta an clúdach ag barr an tslat bhrú an sliocht eiseamail, ag leithlisiú na ndlísheomraí uachtaracha agus íochtaracha. Nuair a chríochnaíonn an tréimhse tumoideachais (m.sh., 20 nóiméad), ardaíonn an slat bhrú leictreach an t-eiseamal ar ais isteach sa seomra triomúcháin. Dúnann an doras deighilte idirmheánach go huathoibríoch ansin, ag athaonrú an dá sheomra. Timthriall amháin atá sa seicheamh seo, a athdhéantar de réir líon réamhshocraithe na dtimthriallta go dtí go gcríochnaítear an tástáil. Ina theannta sin, ní rachaidh an t-am chun gach eiseamal a chur faoi uisce nó a aisghabháil go hiomlán thar 2 nóiméad. Ina theannta sin, chun freastal ar riachtanais speisialta, tá an gaireas seo feistithe le cnaipí oscailte agus dúnta ar leithligh don doras deighilte idirmheánach. Tá cnaipe ardaithe nóiméad ar an sealbhóir eiseamail freisin, rud a fhágann gur féidir an t-eiseamal a ardú nó a ísliú de réir mar is gá do riachtanais oibriúcháin.
